AE101A
氧气充填泵

也适用于氮气、二氧化碳等非燃性气体的充填

操作简单/便于维护

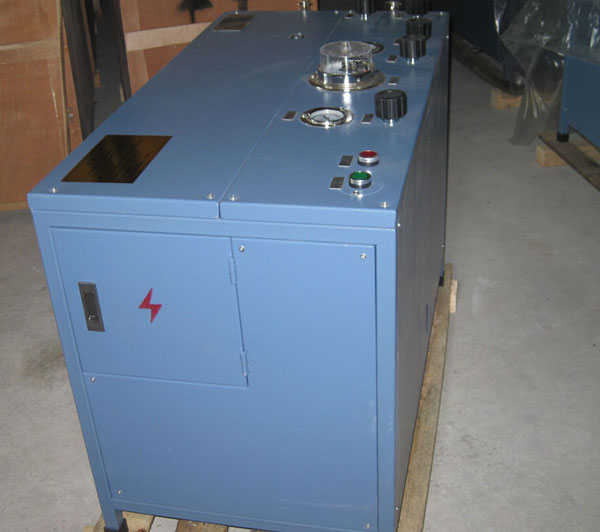

AE101A氧气充填泵


产品介绍 / Product introduction
AE101A氧气充填泵产品介绍
氧气及非燃性气体充填
Oxygen and non combustible gas filling

氧气充填泵作用:氧气充填泵专为小型高压氧气瓶充填氧气的设备。将氧气从气源瓶中升压并充填到小容积的氧气瓶内,使其达到所需
的压力值,也适用于氮气,二氧化碳等非燃性气体的充填。

Oxygen filling pump: oxygen filling pump specially designed for filling oxygen in small high-pressure oxygen bottles. Boost oxygen from the gas bottleAnd fill in a small volume of oxygen bottle to achieve the required pressure value, Also suitable for nitrogen, carbon dioxide and other non flammable gas filling.

AE101A氧气充填泵


产品特点 / Product features
AE101A氧气充填泵产品特点
产品四大亮点
Four highlights of the product
专注专业 应用广泛
Focus on a wide range of professional applications

AE101A氧气充填泵专为小型高压氧气瓶充填氧气的设备。将氧气从气源瓶中升压并充填到小容积的氧气瓶内,
使其达到所需的压力值,也适用于氮气,二氧化碳等非燃性气体的充填。

  • 消防救援
  • 石油化工
  • 工业冶金
  • 医药实验
结构严谨 效率高速
Strict and efficient structure

充填效率高,优于国标氧气充填泵,结构严谨,体积小,重量轻,操作简单、便于维护、使用成本低

AE101A氧气充填泵 AE101A氧气充填泵 AE101A氧气充填泵

AE101A氧气充填泵


产品参数 / Product parameters
AE101A氧气充填泵产品参数
型号 AE101A 型号 AE102A
三相电动机 220V/380V 电动机功率 2.2KW
充气压力 20MPa 充气压力 30MPa
吸入条件下的排气量 5L/min 吸入条件下的排气量 3L/min
最大压缩比 4 最大压缩比 8
压缩级数 1级压缩 压缩级数 2级压缩
外形尺寸 (860×565×640)mm 外形尺寸 (860×565×640)mm
质 量 116kg

AE101A氧气充填泵


安全操作规范 / Safety operation specification
AE101A氧气充填泵安全操作规范
AE101A氧气充填泵安全操作规范

1. 氧气充填泵应选择在干净无灰尘的房间内进行工作,使用地点温度不得低于0℃。

2. 充填泵可用螺栓固定在水平基台上,也可放置在水平基台上。充填泵与基台间放置减振的厚橡胶板,与基台接触应平稳。

3. 严禁任何脂肪物体与水_甘油润滑液相接触的零件接触。

4. 在使用前,应将机械油注入到机体内,并在每次更换机械油后,须将机体外部的油脂擦拭干净。绝不允许油从上、下机体的接合处、各密封环处及密封罩处往外渗漏。

5. 使用地点严禁吸烟,应建立严格的禁火禁油制度。充填工须穿着没有油污的洁净衣服,工作前须用肥皂将手洗净。

AE101A氧气充填泵安全操作规范

6. 使用的所有工具须经过清洗除油后,再用棉纱擦干净。

7. 电动机接线须良好,网路内应置有保险丝和接地线。室内照明应安装防爆型灯罩。

8. 凡是与氧气及水. 甘油润滑液相接触的零件,应定期进行清洗,充气前用压缩氧气吹净。清洗材料有乙醚、酒精、四氯化碳,航空汽油。

9. 氧气充填工须定期对输气瓶内的氧气质量、输气瓶和小氧气瓶的安全性能进行认真的检查。输气瓶存放处同充气操作地点之间,应有可靠的安全隔离设施。

AE101A氧气充填泵安全操作规范 AE101A氧气充填泵安全操作规范 AE101A氧气充填泵安全操作规范

10. 氧气瓶须每3 年进行1 次耐压试验。新购进或经水压试验后的氧气瓶,须在充填前稀释2~3 次后,方可进行充氧。 11. 氧气瓶应轻拿轻放,与暖气片和高温点的距离应在2 米以上。

12. 氧气充填工作须由经过专业培训的人员担负,非专职人员不准擅自进行充氧操作。

13. 在充填泵工作前,应认真检查各部位是否清洁可靠。ABD-200型、AF-101型氧气充填泵,应将管路系统中充满18~22 兆帕的氧气;AF-102 型氧气充填泵应充满30~32 兆帕的氧气,用肥皂水检查各处是否漏气。如发现不良现象应及时设法排除,以免降低充气效率或发生危险。

14. 检查曲轴旋转方向与皮带罩上的箭头方向是否一致。

15. 检查单向阀。首先启动电动机,关上集合开关,进行充气(1)ABD-200型、AE101 型氧气充填泵,可观察中间压力表变化情况:如果两个吸气阀气密不佳,则表针静止不动;如果有一个气密不佳,则表针做不均跳动。如果有一个或两个排气阀气密性不佳,则压力表指针升起并与柱塞运动合拍。
